plc控制柜控制设备布线规范
    1.plc控制柜型号的选择

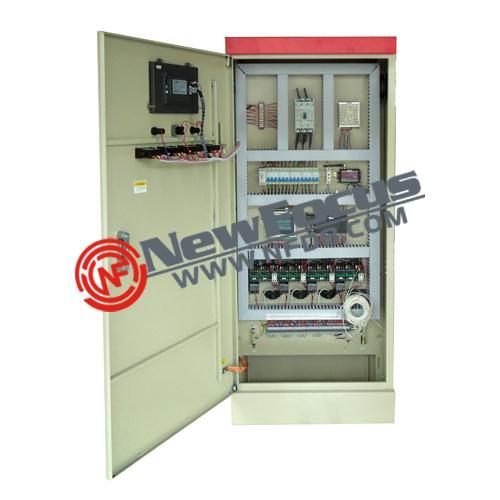

    苏州福柯思电气PLC项目的网络机柜，尺寸为600*600*1900mm。可以根据PLC点数的多少和其他元器件多少选择不同的机柜，我们一般选用600*600*1900mm控制机柜。下面主要讨论控制机柜的布线规范，做一个统一的标准。
    2.主要电气元器件的功能与安装说明
    元器件的布置
    通常我们用到的原件大概为以下几种：
    1、开关电源
    2、小型断路器
    3、PLC模块
    4、安全栅
    5、继电器
    6、接线端子
    7、导轨
    8、线槽
    9、导线
    下面就以上原件的作用，型号，尺寸，布置方式做一下说明。
    小型断路器
    我们选用的断路器型号一般为DZ47系列，品牌主要有德力西和正泰。DZ47系列小型断路器是一种具有过载与短路双重保护的限流型高分断小型断路器，适用于交流50Hz/60Hz，额定工作电压230V/400V，额定电流至63A及以下的电路中，作为线路过载和短路保护之用。
    DZ47-63/□
    极数
    壳架等级额定电流
    设计代号
    塑料外壳式断路器
    按极数分类有：a、单极（1P）断路器b、二极（2P）断路器c、三极（3P）断路器d、四极（4P）断路器按额定电流分有：
    6A、10A、16A、20A、25A、32A、40A、50A、63A。额定工作电压：
    单极为230V/400V，二极、三极、四极为400V。我们一般选用二极断路器，但如果机柜空间小的时候，也可以考虑使用单极断路器，可以节省空间和成本。
    小型断路器的尺寸：
    断路器一般安装在控制柜正面第一行左侧，上下离线槽的距离为50mm。
    开关电源：
    开关电源主要有5V、12V、24V，我们用的开关电源是24V的，主要就是把AC220V交流电转换成DC24V直流电，给控制设备供电。开关电源主要有明纬开关电源和SIEMENSSITOP电源。选用的电源输出电流一般为10A和20A，
    10A
    20A
    开关电源一般放在控制柜正面第一行的右侧，上下离线槽的间距为50mm。
    西门子PLC模块
    下表为PLC模块尺寸参数，其它参数及接线方式详见PLC模板规范。
    型号宽（mm）高（mm）深（mm）重量（g）
    CPU31240125130270
    CPU31440125130280
    CPU315-2DP40125130290
    CPU317-2DP80125130460
    CPU315-2DP/PN80125130460
    CPU317-2DP/PN80125130460
    CPU319-3DP/PN1201251301250
    I/O模块40125120
    电源2A80125130750
    电源5A80125130740
    电源10A1201251301100
    CP34040125120300
    CP34140125120300
    CP343-180125120600
    IM36540125120580
    IM36040125120225
    IM36180125120505
    以后控制柜PLC导轨一律选用530导轨，在小型网络机柜，模块较少时可以选择480导轨。选用530导轨的优点是不存在选用模块放不下的问题。
    安全栅（型号待定）
    继电器
    继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
    最常用的就是OMRONG中间继电器MY2NJ。
    继电器的宽度为20mm，每个导轨最多安装20个继电器。
    接线端子
    接线端子就是用于实现电气连接的一种配件产品。我们选用素朴和菲尼克斯接线端子较多。
    素朴端子的厚度为5.0mm，菲尼克斯端子的厚度为6.0mm。每一排导轨最多可放置70个接线端子。
    导轨：
    我们定制的导轨都是TH35-75(1.0)1米的，这样可以截成两端，每段0.5米。
    线槽：
    以后统一选用50*80的线槽。
    导线：
    导线颜色和直径的规定GB2681-81
    名称颜色直径（mm）
    220V电源相线红色1.0
    220V电源中性线淡蓝色1.0
    安全接地线黄绿双色1.0
    直流电源正棕色0.75
    直流电源负深蓝色0.75
    信号线黑色0.75
    3.电气元件相邻间距的规定：
    PLC与线槽距离40-60mm
    开关电源与线槽的距离40-60mm
    段子排与线槽距离40-60mm
    小保险与线槽的距离40-60mm
    空开如果被线包围住.其与线槽距离40-60.mm
    开关电源与空开,接触器,热继电器之间距离80-100.mm
    PLC据开关电源与空开,接触器,热继电器之间距离至少100.Mm
    控制柜箱查线步骤
    1：核对柜体/箱体表面布局
    比对台面/箱体表面、侧面的按钮仪表等的实际布局与图纸中的布局。注意检查：标牌、按钮、旋钮及灯的数量颜色等是否相同；标识内容是否一致；按钮、旋钮和灯的类型是否一致。（不同的部分注意用笔在图纸上或者柜体上标出）
    2：核对柜内/箱内主要元件的布局
    检查柜内或箱内PLC、空开、电源、插座等主要元件的数量、型号、布局和图纸上的情况是否一致。（不同的部分注意用笔在图纸上或者柜体上标出）
    3：较对柜内/箱内主电路接线（220V、24V供电）
    1）柜内/箱内220V电源供电进线端子上口到第一个空开上口(一般为2P空开，有1和3端)的连接，220V电源供电进线端子上口到220V电源指示灯的连接。
    2）第一个空开下口(一般为2P空开，有2和4端)到端子（该端子用于其他220V空开的供电）上口的连接，该端子下口到其他220V空开上口(一般为2P空开，有1和3端)及部分220V端子上口的连接。
    注：一般情况下相邻几个220V供电的2P空开的L端会用短接线短接，N端也会用短接线短接，以实现空开之间的并联。同时注意检查220V是否有短路，如果有短路应立即排除。
    3）2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到与之相连的端子上口的连接；2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到PS407、PS307、明伟电源及三眼插座的L和N端的连接。PS407、PS307、明伟电源、三眼插座的PE与接地母排的连接。
    4）PS407、PS307电源模块24V的L+、M-与IM153接口模块的L+、M-的连接；
    给PLC模块供电的明伟电源24V的+与PLC模块的上部的空开上口（一般为1p的1）的连接，给PLC模块供电的24V明伟电源的-与M-端（接地母排）的连接；空开（与给PLC模块供电的明伟电源24V的+连接的那些空开）的下口与PLC模块上的需要接24V+的点的连接；PLC模块上需要接24V-的点与M-端（接地母排）的
    给现场的仪表，阀门，交换机等供电的明伟电源24V的+和与仪表、阀门、交换机等需供24V的设备连接的空开的上口（一般为1p的1）的连接，给现场的仪表，阀门，交换机等供电的明伟电源24V的-与M-端（接地母排）的连接；这些空开（仪表、阀门、交换机等需供24V的设备连接的空开）的下口与相应的端子连接，给现场的仪表，阀门，交换机等供电的明伟电源24V的-与相应端子的连接。
    4：较对柜内/箱内控制信号接线（220V、24V供电）
    输入部分：
    1）端子（引24V+电源，给外设传感器供电，与24V空开下口相接）与对应空开下口的连接。
    2）端子（与外设传感器下口相接的端子相连接的端子）与PLC模块上输入点的连接。
    3）按钮、旋钮等与PLC模块输入点的连接。检查旋钮、按钮时得有个人按下钮去，顺便检测按钮的好坏。如果检测连接不通，有可能是线路连接有问题；也有可能是按钮、旋钮有问题，如旋钮背后的触点选择有误（触点该用常闭的，不小心用成常开的）；还有按钮后面的螺丝没有拧紧，导致按钮动作时，触点行程不到位，致万用表检测电路仍然显示不通
    4）备用端子与PLC模块上输入点的连接。
    输出部分：
    1）PLC输出点与24V指示灯上口的连接；24V指示灯下口与M-端（接地母排）的连接。
    2）PLC输出点与输出继电器线圈上口的连接；输出继电器线圈下口与M-端（接地母排）的连接。
    3）输出继电器常开触点上口与24V电源+的连接；输出继电器线圈下口与端子（准备用于接外部被控设备的端子）的连接。

    4）PLC模块上输出点与备用端子的连接。
